產品摘要: 拍擊篩又稱為BZJ-200型拍擊式標準振篩機,主要由機座、篩與傳動機構等部分組成。本拍擊篩可配備專用夾具、即可裝夾Φ200試驗篩,又可裝Φ75、Φ100套篩,裝夾方便靈活,夾緊牢靠,并能自
全國統一銷售熱線:0373-268 2333

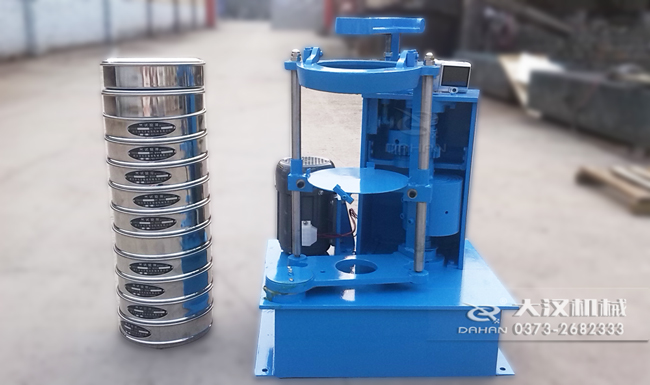

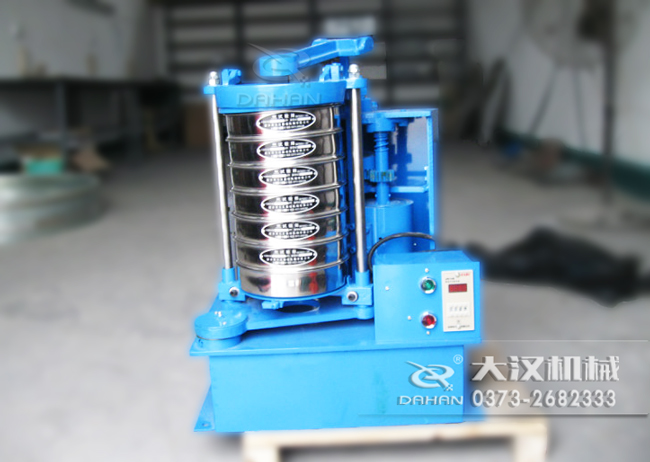

拍擊篩又稱為BZJ-200型拍擊式標準振篩機,主要由機座、篩與傳動機構等部分組成。本拍擊篩可配備專用夾具、即可裝夾Φ200試驗篩,又可裝Φ75、Φ100套篩,裝夾方便靈活,夾緊牢靠,并能自動停機。
拍擊式振篩機可篩分多種特性的產品。適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查,亦廣泛用于地質、冶金、粉體、化工、建工水泥、醫藥、國防等部門科研生產實驗室,對物料進行篩分檢測。 該拍擊篩是在原拍擊式標準振篩機的基礎上進行了合理的革新,改善了原機座的構造。
結構更加緊湊,機身重量減輕,產品更加耐用、輕捷、方便,維護更加簡單,配件易修易購。
電機帶動齒輪通過同步帶傳動到主軸上,經齒輪變速后主軸按要求的轉速轉動,主軸帶動偏心輪使滑板做往復運動,帶動安裝在滑板托盤中的試驗篩左右搖動,同時主軸帶動頂桿齒輪轉動,變速后頂桿齒輪通過凸輪頂擊頂桿,頂桿使拍錘上下拍擊試驗篩上蓋,使得試驗篩、分樣篩中的物料往復和上下振動,使小于試驗篩篩面網孔的物料顆粒篩分進下層試驗篩,如此層層篩選,使每層試驗篩內只留相同粒度的物料,達到不同粒度的分離并確定此物料的粒度組成。
序號 | 項目 | 數值 | 單位 |
1 | 搖動次數 | 290(+-)6 | 次/分 |
2 | 拍擊次數 | 156(+-)3 | 次/分 |
3 | 往復行程 | 25 | MM |
4 | 拍擊高度 | 38(+-)6 | MM |
5 | 套篩外徑 | 200、150、100、75 | MM |
6 | 可容篩層 | 1-7 | 層 |
7 | 使用電壓 | 380、220 | V |
8 | 輸出功率 | 370 | W |
9 | 外形尺寸 | 520*400*700 | MM |
10 | 凈重 | 125 | KG |
拍擊篩廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫藥、國防等部門實驗室篩分檢測,尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。
1.電機轉動方向必須按箭頭所指方向轉動(三相電機)(因采用凸輪頂擊頂桿,方向反會(huì )別住,無法轉動)。
檢查電機轉動方向方法:開機前提起頂桿,再開機,此時檢查電機轉動方向,如不對可將三相中的兩相交換線頭后再試。確定方向正確后再正常使用。
2.拍擊式振篩機運轉前須固定。固定采用地腳螺絲固定,可采用膨脹螺絲將設備固定在水泥地面上。
3.安裝試驗篩:松開托盤緊固螺絲,將托盤向下移動,裝入裝好物料的試驗篩(分樣篩、標準篩),然后托起托盤至合適位置,擰緊緊固螺絲,蓋好翻蓋,放下錘鐵后,定好時間即可開機。采用100、75夾具可使用相應尺寸套篩,特殊尺寸可定制。
4.設備帶有定時裝置,用戶可調節使用時間,開機后到時自動停機。調節時間前兩位為分鐘,后兩位為秒。用戶可根據自己需要調節運行時間。
5.設備拍擊高度出廠前以調好,用戶如有需要也可松開緊固螺母,調節頂桿頭螺紋升高或降低至合適位置后,再將螺母背死
6.上下滑板、加油嘴、等應定期加油。
